Caymon CASY modulair systeem: hoe werkt het?

Passen bestaande patchpanelen niet precies bij wat je nodig hebt? Met de Caymon CASY-serie kun je je eigen paneel precies op maat maken. Het is namelijk een modulair systeem, waarbij je gebruikmaakt van een combinatie van een voorgevormd chassis en losse panelen. Die panelen schroef je eenvoudigweg in het chassis en hebben een soldeervrije montage, door het gebruik van schroefterminals, terminal blocks en link-through connectoren. De modules en chassisvormen zijn volledig compatibel, dus je kunt elk paneel in elk chassis gebruiken. Zo maak je je eigen patch paneel met net die ene connector extra die je wel nodig hebt en zonder die ene connector die je toch nooit gebruikt.

Chassisvormen

Er zijn 4 chassisvormen beschikbaar in verschillende maten, wat uiteenloopt van ruimte voor 2 tot 12 panelen. De tafel chassisdelen zijn handig voor in een studio, vergaderruimte of andere ruimtes waarop je kabelconnecties op tafel nodig hebt. Ze zijn er in opbouw-, onderbouw- en in-tafel-vorm en in verschillende breedtes.  Een 19 inch rack chassis biedt ruimte aan 12 modules en zijn leverbaar in verschillende dieptes. Met een wand chassis kun je aansluitingen stijlvol in de omgeving integreren dankzij de zwarte, aluminium behuizing. Ze zijn verkrijgbaar in verschillende groottes. De vierde vorm is een stagebox chassis, wat je met de panelen naar je eigen specifieke behoeftes kun inrichten. De aluminium behuizing is standaard voorzien van kunststof kabelgeleider bij de ingang.

Paneelvormen

Ook wat betreft de modules heb je een ruime keuze met gemonteerde connectoren. Audio modules met aansluitingen voor microfoon-, lijn- en luidsprekersignalen, videomodules met VGA- en HDMI-connectoren, power modules met euro- en schuko aansluitingen voor invoer en doorvoer van netspanning en data modules met USB- en etherCON connectoren.

Daarnaast zijn er modules met voorgevormde gaten voor D-size connectoren, panelen met 45x45 mm gaten voor bijvoorbeeld matrix controllers of volume controllers en modules met gaten voor Keystone connectoren die door Procab worden geleverd.

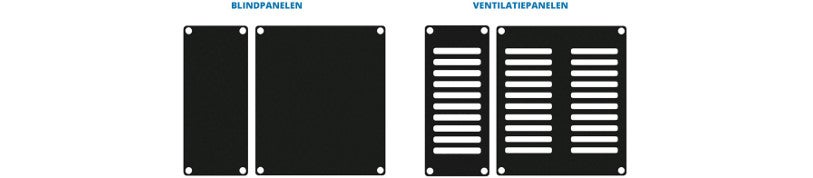

Niet alle chassisdelen zullen volledig gevuld worden. Om de open gaten op te vullen, kun je gebruikmaken van blindpanelen of de handige ventilatiepanelen, verkrijgbaar in de breedte van 1, 2 of 3 modules.
