Draadloze microfoons en frequenties

Wanneer je overweegt om een draadloze microfoon of ander draadloos systeem aan te schaffen, merk je snel dat er meer bij komt kijken dan enkel het aansluiten van wat kabels. Er is veel tegenstrijdige informatie over het gebruik van draadloze systemen en de informatie die correct is, is onderhevig aan veranderingen. Om je te helpen bepalen welk draadloos systeem het meest geschikt is voor jou, geven wij hier uitleg over wat frequenties zijn en nog belangrijker, welke frequenties voor jou toegestaan en van toepassing zijn. Zo ben je er zeker van dat je een weloverwogen keuze kunt maken en dat het door jou gekozen systeem de komende jaren probleemloos ingezet kan worden voor de meest uiteenlopende doeleinden.

Inhoud

Microfoons, audiosignalen en radiosignalen | Intermodulatie | Meerdere microfoons tegelijk | VHF/UHF | Licentievrije frequenties | OntwikkelingenNederland | België | Frankrijk | Duitsland | Verenigd Koninkrijk | Zweden | Spanje | Italië | Grensgebieden | Tot slot

Microfoons, audiosignalen en radiosignalen

Een conventionele microfoon zet geluid om in een elektrisch signaal en stuurt dat door middel van een draad naar een geluidssysteem. Een draadloze microfoon zet een audiosignaal om in een radiosignaal en verstuurt dat via een zender door de lucht naar een ontvanger. Die ontvanger wordt vervolgens aangesloten op een geluidssysteem. De zender van een draadloze microfoon is meestal geïntegreerd in het handvat van een handheld microfoon. Maar bij headsets en draadloze instrumentsystemen heb je een aparte zender in de vorm van een beltpack-zender nodig. De ontvanger is in alle gevallen vergelijkbaar en zet radiosignalen weer om in een audiosignaal dat vervolgens via een kabel met het geluidssysteem wordt verbonden. Bij draadoze In-Ear-systemen werkt dit natuurlijk precies andersom. Hier staat de zender bij de mengtafel en draagt de muzikant of spreker de ontvanger bij zich in de vorm van een beltpack.

Voor de bekabelingsproblemen die draadloze systemen oplossen krijgen we alleen wel een aantal andere problemen terug. Elk draadloos systeem zendt en ontvangt op een specifieke radiofrequentie. Belangrijk is om die frequentie zorgvuldig te kiezen. Het combineren van willekeurige frequenties kan veel problemen opleveren omdat diverse systemen met elkaar concurreren. Ze storen elkaar en dat kan ruis en drop-outs tot gevolg hebben.
Bovendien moet de UHF band gedeeld worden met telecomaanbieders voor draadloos internet en digitale TV zenders. Het is dus belangrijk om te weten waar je wel of niet mag zitten en waar je veel hinder kunt ondervinden van andere gebruikers.

Intermodulatie

Intermodulatieproducten ontstaan doordat microfoonsystemen op bepaalde frequenties signalen uitzenden. Als signaal 1 uitstuurt op een frequentie van 824.1 MHz en signaal 2 op een frequentie van 824.7 MHz, zullen er intermodulatieproducten ontstaan binnen en buiten deze frequentiebanden. Dit komt kort gezegd omdat de frequenties met elkaar reageren en buiten hun bereik kleine pieken gaan veroorzaken met storingen. Om dit te voorkomen kun je het beste een marge hanteren tussen de twee frequenties. Draadloze systemen met meerdere kanalen doen dit over het algemeen automatisch. Hoe meer systemen tegelijkertijd gebruikt worden, hoe groter deze marge moet zijn. Als er in het voorbeeld van hierboven bijvoorbeeld een derde microfoon bij zou komen dan moet je de marge twee keer zo groot maken. Als een draadloos microfoonsyteem over 16 kanalen beschikt betekent dat dus niet dat er 16 microfoons tegelijk gebruikt kunnen worden.

Meerdere draadloze microfoons tegelijk gebruiken

Er zijn ontelbaar verschillende draadloze microfoons en de prijzen lopen erg uit een. Een van de belangrijkste factoren die hierin meespeelt is de hoeveelheid microfoons er tegelijkertijd gebruikt kunnen worden. Budgetmodellen hebben bijvoorbeeld vaak een vaste frequentie. Het heeft dan weinig zin om er twee te kopen want je kunt ze toch niet tegelijkertijd gebruiken. Bij duurdere modellen kun je meestal meerdere frequenties instellen. Op die manier kunnen er meerdere systemen naast elkaar gebruikt worden. Binnen welke frequentieband die frequenties vallen is meestal aangegeven in de productnaam. Bijvoorbeeld Sennheiser XSW 2-835 (E: 821-865) Elk merk heeft hier zijn eigen aanduidingen voor.
Professionele systemen worden vaak geleverd met software. Hiermee kun je op locatie kijken welke frequenties vrij zijn. Sennheiser heeft bijvoorbeeld de Wireless System manager en Shure heeft Wireless Workbench. Merken bieden soms ook gratis tools waarmee je kunt nagaan welke frequenties je mag gebruiken in jouw regio. Bijvoorbeeld de Sennheiser frequencyfinder online tool en de Frequency Xpert app.

Frequenties, VHF en UHF

De radiofrequenties waar de meeste draadloze systemen gebruik van maken zijn grofweg verdeeld in twee groepen:

- VHF (Very High Frequency): 30 MHz (30.000.000 Hz) tot 300 MHz (300.000.000 Hz)
- UHF (Ultra High Frequency): 300 MHz (300.000.000 Hz) tot 3000 MHz (3000.000.000 Hz)

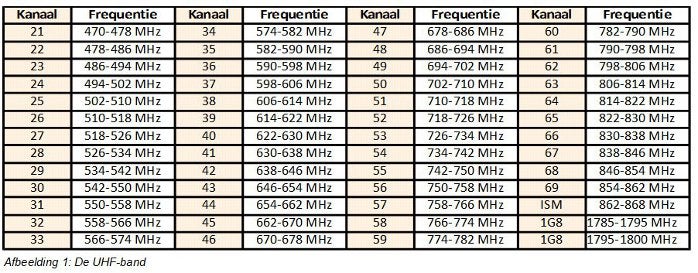

De meeste draadloze microfoons en monitorsystemen vallen binnen de UHF band. De UHF band is opgedeeld in kanalen 21 t/m 70 (zie afbeelding 1). Elk kanaal bestrijkt 8 MHz behalve de ISM-band en de 1G8-banden. Deze verdeling wordt wereldwijd gebruikt om per regio aan te geven welke frequenties gebruikt kunnen en mogen worden.

In veel gevallen heb je een vergunning nodig om een draadloos systeem te mogen gebruiken. Deze vergunning kun je aanvragen bij de overheidsinstelling van het land waar je het draadloze systeem wilt gaan gebruiken. De regels verschillen sterk per land. Bij het aanschaffen van een draadloos systeem is het dus heel belangrijk dat je weet in welke regio je dit systeem gaat gebruiken.

Licentievrije frequenties

Er zijn een aantal frequentiebanden die in heel Europa of zelfs over heel de wereld zonder vergunning gebruikt mogen worden. Om te beginnen is er de zogeheten bandgap of duplexgap (822-830 MHz). Dit is eigenlijk een soort buffer tussen de uplink- en de downlinkfrequenties van mobiele providers. Het is een heel smal stukje dus kun je in deze band niet veel systemen naast elkaar gebruiken. Ook is er in deze band verhoogd risico op intermodulatie als er veel mobiele telefoons in de buurt zijn. Hetzelfde geldt overigens ook voor de 863 - 865 MHz band. Deze band zit net boven het frequentiegebied dat voor mobiele providers is gereserveerd en mag net als de 822-832 MHz band in vrijwel heel Europa zonder vergunning worden gebruikt.

Systemen die werken op de 2.4 GHz band (2400 - 2483.5 MHz) hebben het grote voordeel dat ze wereldwijd vergunningvrij gebruikt mogen werken. Dit is echter ook meteen het nadeel want deze band is daarom erg populair en wordt door de meest uiteenlopende apparaten gebruikt. Magnetrons, wifi, Bluetooth…allemaal maken ze gebruik van de 2.4 GHz band. Veel van de consumenten apparaten verhuizen de laatste tijd naar de 5GHz band waardoor het de komende tijd hopelijk wat rustiger gaat worden in de 2.4GHz band.Een ander nadeel is dat deze band een erg korte golflengte heeft. Hoe korter de golflengte hoe kleiner het bereik is. Onder ideale omstandigheden zou je een meter of 30 moeten kunnen halen maar veel groter zal het bereik niet worden. In de praktijk kun je maximaal 6 draadloze microfoons of in-ear systemen naast elkaar gebruiken in de 2.4 GHz band.

Ontwikkelingen

Door nieuwe ontwikkelingen in de mobiele technologie is het frequentielandschap constant in beweging. In de praktijk komt het er op neer dat er steeds minder ruimte is voor draadloze audio. Begin 2016 is het 800 MHz gebied in heel Europa in gebruik genomen door mobiele telefonie-aanbieders. Microfoons in dat frequentiegebied werken nu niet meer. Uiteraard is dit wel lang van tevoren aangekondigd. Hetzelfde staat nu te gebeuren in de 700 MHz band. Rond 2020 kun je frequenties tussen 694 en 790 MHz niet meer gebruiken voor draadloze microfoons.

Licenties voor Nederland

In Nederland heb je alleen een vergunning nodig voor retourverbindingen, reportageverbindingen en intercomverbindingen.

Het landelijke kanaal voor podia, scholen, kerken en iedereen die met een paar zenders door het land reist is verhuisd van kanaal 63 (806 – 814 MHz) naar de kanalen 39, 40 en 41 (614 – 638 MHz). Daarmee is voor draadloze microfoons landelijk minstens evenveel ruimte beschikbaar als voorheen op kanaal 63. Deze ruimte kun je in Nederland echter niet overal volledig gebruiken. Die ruimte deel je met de digitale omroep. Het gebruik van frequenties voor digitale omroep verschilt per regio. Hierdoor is ook de beschikbaarheid van frequenties voor draadloze microfoons regionaal verschillend. Als je wilt weten welke frequenties je kunt gebruiken op een specifieke locatie binnen Nederland, dan kun je de applicatie Microfoonbanden van het Agentschap Telecom gebruiken.

Voor Nederland geldt het volgende domein voor draadloze microfoons (bron: Agentschap Telecom):

470-556 MHz
558-564 MHz
566-572 MHz
574-580 MHz
582-588 MHz
590-596 MHz
598-604 MHz
614-791 MHz
823-832 MHz

Kanaal 38 is in Nederland gereserveerd voor radio-astronomie: het bestuderen van het heelal met behulp van radiogolven.

Licenties in België

Naast de banden 822-830 MHz,  863-865 MHz en 2.4 GHz mogen in België kanaal 27 518-526 MHz en kanaal 29 534-542 MHz vrij gebruikt worden. 606-614 MHz is gereserveerd voor radio-astronomie. Voor de overige frequenties dien je een vergunning aan te vragen. Dit kun je doen bij het Belgisch Instituut voor Postdiensten en Telecommunicatie. Hier kun je ook een lijst downloaden van de toegestane frequenties per regio.

Licenties in Frankrijk

De te gebruiken frequenties voor Frankrijk zijn mogelijk nog lastiger te bepalen dan voor België. Dit omdat per regio en zelfs per gemeente andere frequenties ter beschikking staan. Bovendien moet je voor vrijwel elke frequentie een vergunning aanvragen. Check altijd bij de plaatselijke autoriteiten welke frequenties toegestaan zijn. In Frankrijk doe je dat bij het Agence Nationale des Fréquences

Licenties in Duitsland

Voor Duitsland geldt vrijwel hetzelfde als voor Frankrijk. Ook hier is het gebruik van draadloze microfoonsystemen vooral afhankelijk van de regio en/of gemeente in kwestie en kan het voorkomen dat een vergunning aangevraagd moet worden. Belangrijk is te controleren bij de instanties welke frequenties zijn toegestaan. In Duitsland doe je dit bij het Bundesnetzagentur.

Licenties in het Verenigd Koninkrijk

In het Verenigd Koninkrijk dien je net als in veel andere Europese landen een vergunning aan te vragen voordat je gebruik mag maken van je draadloze microfoon. Er zijn in het Verenigd Koninkrijk twee soorten vergunningen. Deze kun je aanvragen bij OFCOM.

Met de Standard Licence vraag je toestemming voor het gebruik van een vaste frequentie op een vaste plek op een vast tijdstip. Het voordeel hiervan is dat OFCOM het gebruik van deze frequentieband op deze manier kan coördineren en gebruikers elkaar niet in de weg zitten. De frequentiebanden waarvoor dit type licentie wordt gegeven zijn 470 - 790 MHz en 1780 - 1800 MHz.

Met de UK Wireless Microphone Licence vraag je voor 1 of 2 jaar toestemming om gebruik te mogen maken van een frequentieband. Eenmaal toegewezen mag je deze band in heel het Verenigd Koninkrijk gebruiken. Het gebruik van deze frequentiebanden wordt niet gecoördineerd. Het kan dus zijn dat je storing ondervindt van een andere gebruiker. In tegenstelling tot de Standard licence is het met een UK Wireless Microphone Licence echter wel toegestaan om binnen de aan jou toegewezen band te schuiven. De frequentiebanden waarvoor dit type licentie wordt gegeven zijn UHF Kanaal 38 (606 - 614 MHz) en VHF (175.250 - 209.800 MHz).

Voor een aantal banden heb je in het Verenigd Koninkrijk geen vergunning nodig. Het gaat om: VHF (173.700 - 175.10 MHz), Kanaal 70 (863.100 - 864.900 MHz) en 2.4 GHz (2400 - 2483.5 MHz).

Licenties in Zweden

In Zweden dien je net als in veel andere Europese landen een vergunning aan te vragen voordat je gebruik mag maken van je draadloze microfoon. Dit geldt voor de banden 470 - 790 MHz en 1785 - 1805 MHz. De vergunning kun je aanvragen bij PTS. Voor de 823 - 832 MHz band, de 863 - 865 MHz band en de 2.4 GHz band heb je in Zweden geen vergunning nodig. Vanaf 1 januari 2018 is de 694 - 790 MHz band in Zweden niet meer beschikbaar voor draadloze audio.

Licenties in Spanje

In Spanje dien je voor de band 470 - 786 MHz een vergunning aan te vragen als je zender het maximale zendvermogen van 20 mW overschrijdt. Dit kun je doen bij de Spaanse overheid.

Je heb voor de 470 - 786 MHz band geen vergunning nodig als het zendvermogen van je zender onder de 20 mW blijft. Andere frequentiebanden waar je in Spanje geen vergunning voor nodig hebt zijn:

174 - 194.6 MHz
823 - 832 MHz
863 - 865 MHz
1785 - 1800 MHz
2.4 GHz

Licenties in Italië

In Italië kun je per frequentieband een licentie aanvragen. Dit doe je bij het regiokantoor van de regio waar je je draadloze apparatuur wilt gaan gebruiken. Contactgegevens van de Italiaanse regiokantoren vind je hier. Het aanvraagformulier vind je hier.

De frequentiebanden waarvoor je in Italië een vergunning nodig heeft zijn:

174 - 230 MHz
470 - 786 MHz
786 - 790 MHz
1785 - 1805 MHz

Net als in de meeste andere Europese landen zijn de 863 - 865 MHz en de 2.4 GHz band in Italië vrij te gebruiken.

Grensgebieden

In grensgebieden heb je te maken met een bijzondere situatie. Je moet je houden aan de regels en toegestane frequenties van de locatie waar je je bevindt. Dit betekent echter niet dat je geen last kunt hebben van interferentie en intermodulatieproducten van gebruikers aan de andere zijde van de grens. In theorie kan het immers voorkomen dat een ander persoon op 'jouw' frequentie met precies hetzelfde systeem aan het zenden is, twee gebouwen verder. Maar, ook hier geldt weer dat je draadloze signaal vermoedelijk continu veel sterker is dan het 'concurrerende' signaal waardoor je weinig last hebt van je concullega en vice versa.

Tot slot

Ondanks dat je met bovenstaande informatie een gedegen keuze kunt maken uit het ruime aanbod van draadloze systemen, is de werking ervan afhankelijk van een groot aantal factoren. Een belangrijke factor ter plaatse is het gebruik van het frequentiegebied door concurrenten van je systeem. Bij grotere evenementen waarbij meerdere systemen in de lucht zijn, is het zaak dat de allocatie van beschikbare frequenties in goed overleg wordt gemaakt. Dit voorkomt verrassingen en het niet functioneren van de systemen.

Mocht je voor jouw specifieke situatie hulp nodig hebben om het juiste systeem te vinden, dan kun je altijd een afspraak maken met een productspecialist of telefonisch of via de mail om een advies vragen. De contactgegevens en openingstijden vind je hier.
